Laser

Light Amplification by Stimulated Emission of Radiation (Lichtverstärkung durch angeregte Strahlungsaussendung).

Hier möchte ich etwas über meine Laser zeigen.

Laser sind in unserer heutigen Zeit nicht mehr wegzudenken.

Die Laser  jetzt zu erklären, Funktionsweise, Arten oder Einsatzgebiete aufzulisten würde zu lange dauern.

Wen es interessiert, hier steht alles:  http://de.wikipedia.org/wiki/Laser

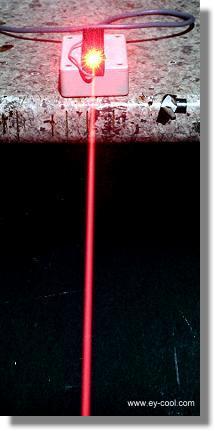

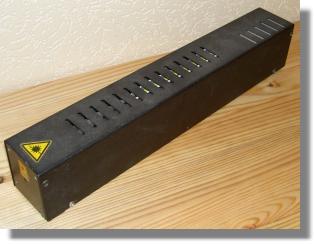

Dieser war mein erster Laser



 Dieser Helium-Neon-Laser arbeitet mit einer Spannung von 12V,

 die auf 2000V verstärkt wird. Die Strahlenleistung beträgt 2mW.

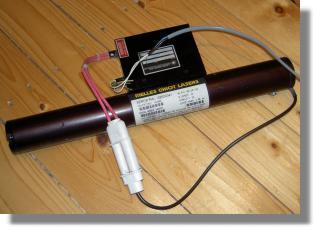

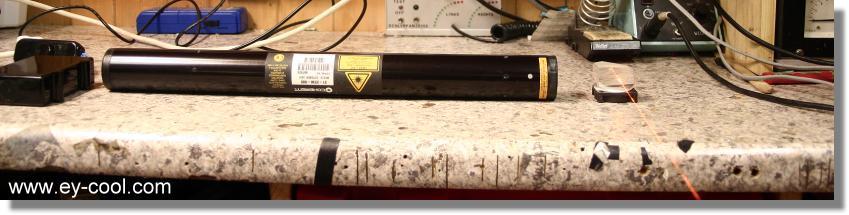

Jahre später habe ich mir dann diesen zugelegt:



 Dieser Helium-Neon-Laser wird ebenfalls mit Hochspannung betrieben

 und hat eine Strahlenleistung von 7,6mW.



Am schönsten sieht es aus wenn es abends etwas diesig ist,



 Bei meinen Lasern beträgt der Strahlendurchmesser am Laseraustritt ca. 1-2mm.

Nach mehreren Metern weitet sich auch ein Laserstrahl auf.

 Bei 10m beträgt der Strahlendurchmesser etwa 1-2cm



Mein erster grüner Laser

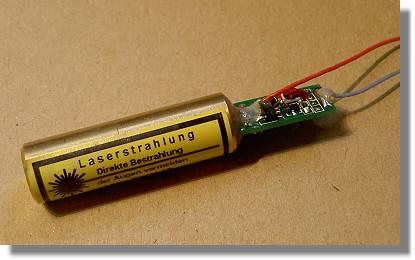

 Bei diesem Laser handelt es sich um einen DPSS (diode pumped solid state),

 einen Dioden gepumpten Festkörperlaser.

 Dieser Laser hat eine Strahlenleistung von 5mW.




Für diesen musste ich erstmal ein Gehäuse bauen.

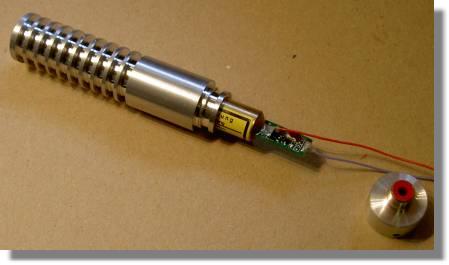

Als erstes drehte ich mir ein handliches Gehäuse aus Aluminium.



 Den Aufkleber habe ich wegen der Wärmeableitung vorher entfernt.

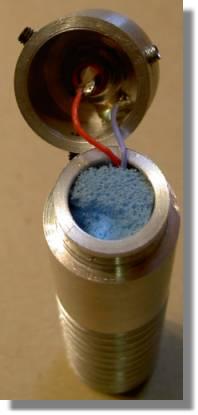

  Zur Stabilisierung habe ich etwas Schaumstoff benutzt.

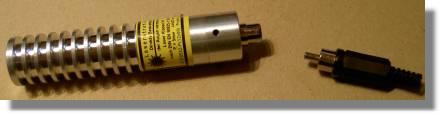

 Fertig, Anschluss erfolg an 3V Gleichspannung.





So schön wie es auch aussieht, leider wurde die Steuerplatine im Dauerbetrieb zu warm und ich musste mir eine andere Lösung überlegen.



Die Platine durfte nicht mit in das Gehäuse. Also erstmal ein Kühlkörper für die Diode drehen.

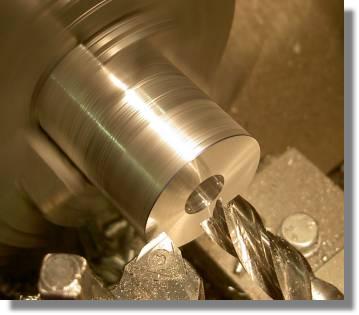

 Als erstes die Passung für die Diode



 8 Kühlungslöcher bohren und die Kühlrippen ausdrehen.

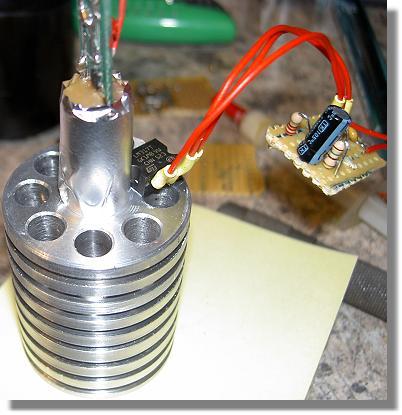

  Als nächstes habe ich den Laser mit Alufolie umwickelt (zur Wärmeableitung) und den Spannungsregler mit Wärmeleitpaste befestigen.

Ich habe mir das dieses mal so gedacht, dass die Spannungsreglung zur Kühlung mit in das Gehäuse kommt und mit einen Lüfter gekühlt wird.

Bei diesem Typ von Laser ist es enorm wichtig die Versorgungsspannung nicht über 3V steigen zu lassen. Da sich die Lebensdauer bei 3.3V auf wenige 100Std. verkürzt!

Normal sind mehr als 5000Std., also 208 Tage Dauerbetrieb.

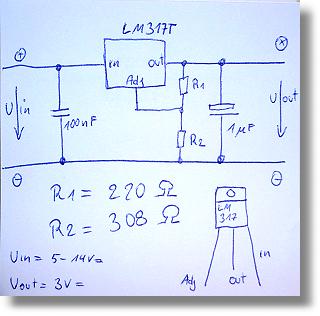

Den Spannungsregler habe ich wie folgt gebaut:

 R2 habe ich wie folgt berechnet:

 R2=(Uout/1.25-1)*R1

 also: (3V / 1.25 - 1) * 220Ω = 308Ω

 Es wird das Verhältnis von R1 zu R2 berechnet somit ist es Wurst wie groß R1 ist.

 Ich habe mal gelesen das R1 so um 240Ω und nicht größer als 1.2kΩ liegen soll.

 Nach Herstellerangaben kann Uin bis 28 Volt betragen.









 Für die Richtigkeit der Angaben übernehme ich kein Haftung.



 Aus einem Kunststoffzylinder habe ich das Gehäuse für den

 Lüfter gedreht.

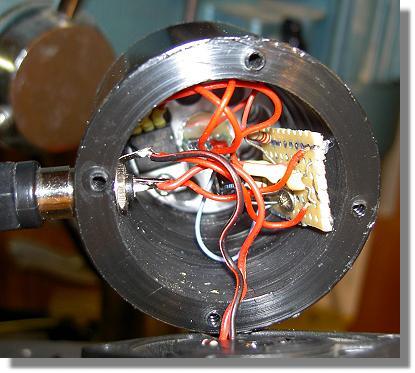

So nun habe ich alles zusammengesteckt, eine Chinch-Buchse eingebaut und alles verlötet.

Lüfter anschrauben und eine Funktionsprüfung durchführen.

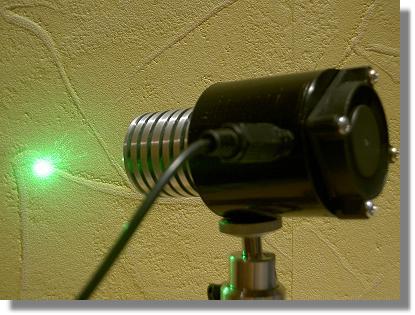

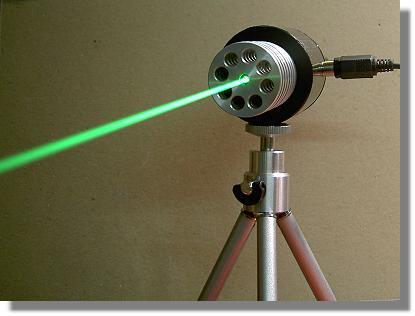

Fertig, sieht gut aus oder ?!





Hier noch ein paar Bilder....



Dieses Bild ist gestellt da man normalerweise eine Schutzbrille tragen sollte.





 Hier ca. 400m Entfernung.

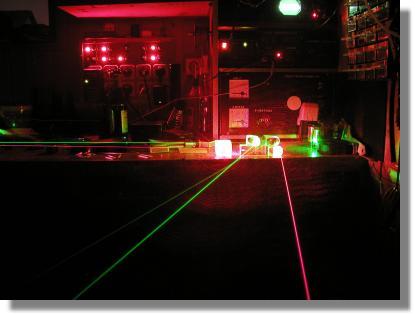

Hier eine kleine Lasershow in meinem Bastelraum. hi, hi.



 Hier aus 1 km Entfernung.  16sec. Belichtung, Blende 1,8

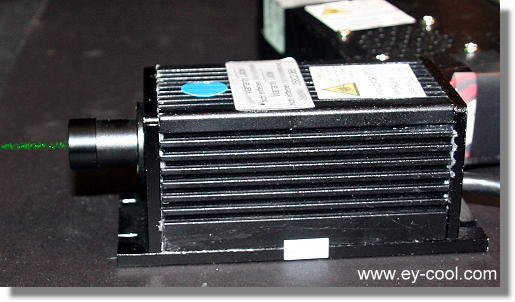

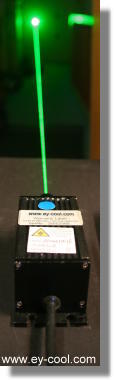

Nun meine neuste Anschaffung (12/07), ein Lasermodul mit 200mW



Dieses Modul ist mit Äußerster Vorsicht zu betreiben.

Es hat wie mein erster grüner Laser eine Wellenlänge von 532nm und ist in dieser Stärke echt Mega Hell.

Ohne Laserschutzbrille sollte er auf gar keinen Fall betrieben werden.

Und Achtung "nicht zu lange auf einer Stelle leuchten lassen", RATZ-FATZ steht die Bude in Flammen !





Die Strahlenaufweitung ist natürlich nicht so krass wie auf dem Foto zu sehen.
In diesem Fall lag es daran das ich beim fotografieren ein Zoomobjektiv benutzt habe ;o)



Das zum Thema Strahlenaufweitung !



...mit ein bisschen Nebel wird es richtig Hell.



Diesen Laser sollte man nicht ohne Aufsicht in der Wohnung betreiben.

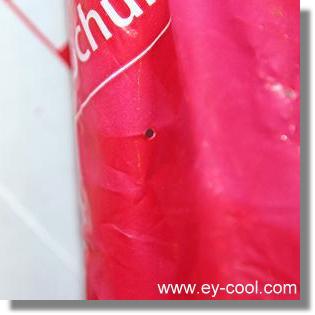

Nach Einer Sekunde hat er sich durch eine Plastiktüte gebrannt.



Also Vorsicht auf was er gerichtet ist!

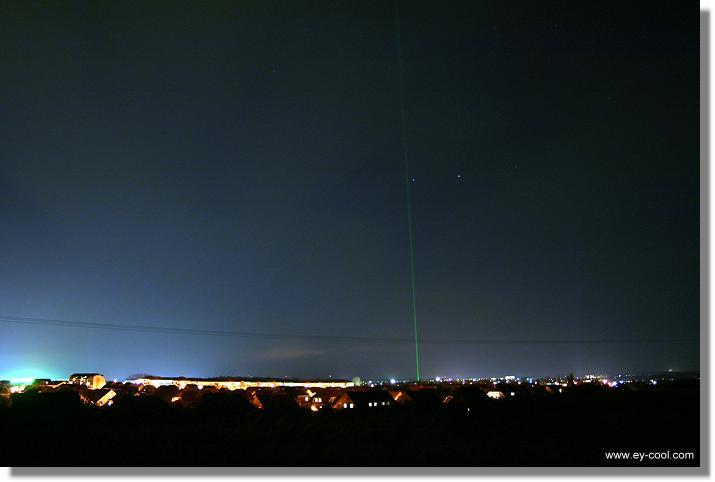

Ein Foto aus einer Entfernung von ca. 4km. Wie an den Sternen zu sehen "KEIN NEBEL".

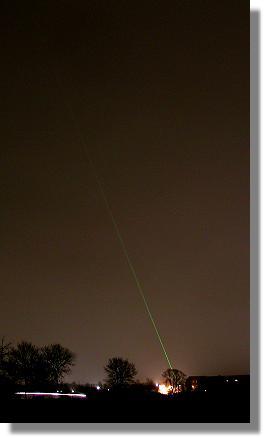

1,4km Entfernung.











Mal sehen wie es in meiner Sammlung weiter geht  ;o)

bis dahin.......



03.11.2009

Meine neuste Errungenschaft, ein Gelber Helium-Neon-Laser mit 5mW



Des Weiteren habe ich mir noch einen Roten Diodenlaser mit 200mW zugelegt

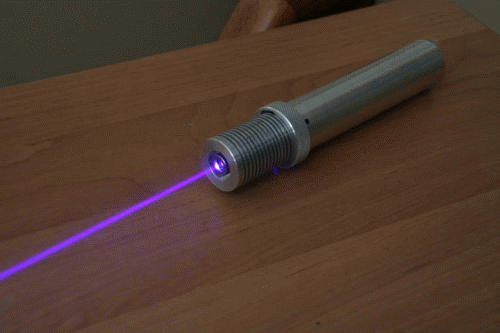

2009 Ein blaues Lasermodul mit 200mw. Das Gehäuse wurde extra für den mobilen Einsatz hergestellt. Die Spannungsversorgung wird mit 2 Babyzellen sichergestellt.

Wie man erkennen kann habe ich auf ausreichend Kühlung wert gelegt.

In "Live", blink er natürlich nicht ! ;o)

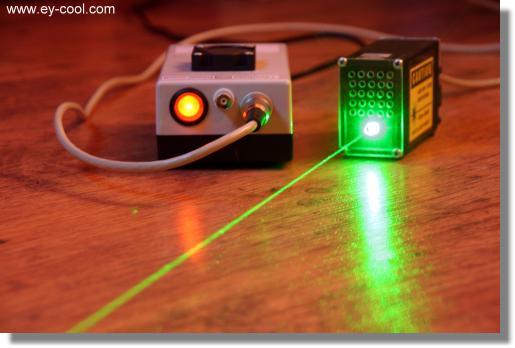

2009 Ein grünes luftgekühltes Lasermodul mit 150mw. Die Gehäuse habe ich natürlich selber gebaut :o)

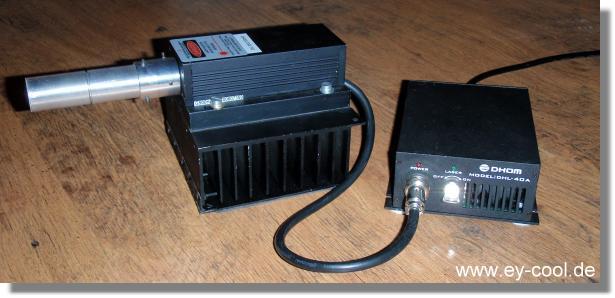

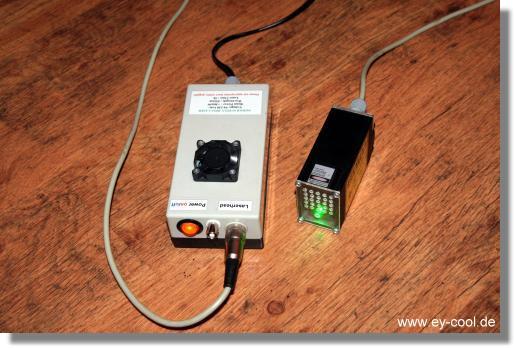

Seit Sommer 2010 ist ein 500mw (gemessen750mw) DPSS mit 532nm in meiner Sammlung.

Die verstellbare Laserkopfverlängerung (links) habe ich mir aufgrund der größeren Strahlenaufweitung gebastelt.

1,5mrad  Beam divergence fand ich etwas viel, mit dieser Apparatur habe ich einen Vollwinkel von unter 0.5mrad.

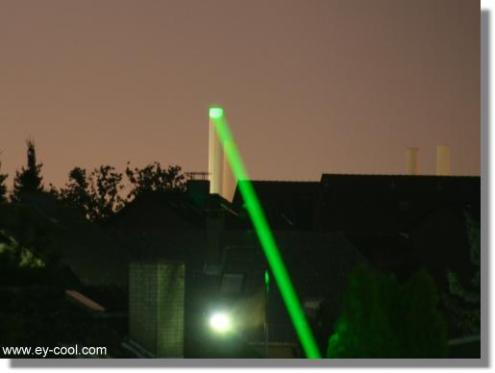

Hier kann man sehen wie ich den Laserstrahl von Vorsfelde nach Wolfsburg gerichtet habe.

In einer Entfernung von 3,5km erstrahlt die Spitze eines der Schonsteines des Volkswagenwerkes in schillernden Grün :o)))





Das ist bestimmt noch nicht das Ende meiner Sammlung ;o)
