Hier mein zweiter Motor
|
|

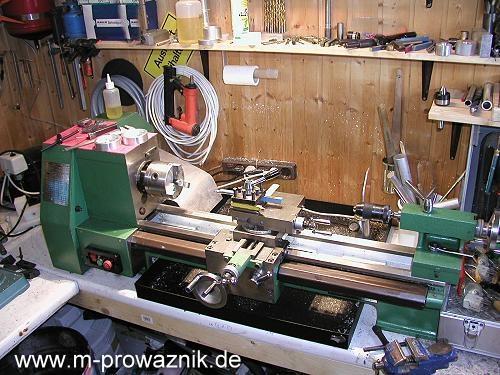

Ohne Drehbank braucht man erst gar nicht anfangen. ;-)
Diese Maschine benutze ich für meine Motoren, nicht die Beste aber dafür völlig ausreichend. |
|
|
Mit dem Zylinder habe ich angefangen.

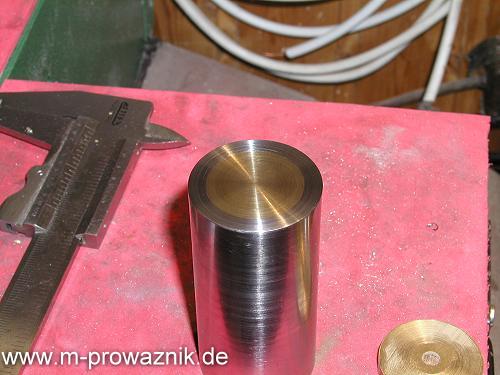

Ein stabiles Stahlrohr und passend dazu einen Kolben aus Messing gedreht. |
 |
Schön schmatzig :-) |
 |

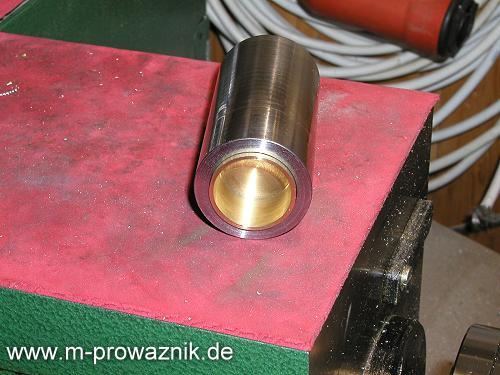

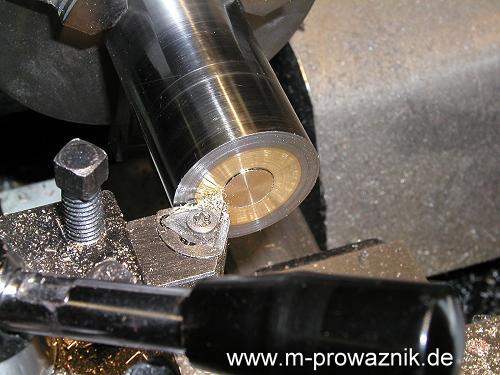

In die Vorderseite habe ich eine ca. 5mm Messingscheibe mit Übermaß eingeschlagen und plangedreht. |
 |
Soweit, sogut. |
 |

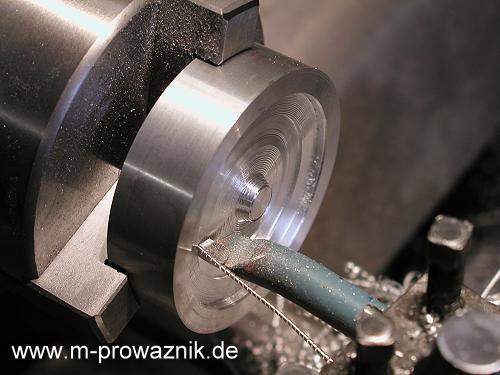

Hier das Ausdrehen der Schwungräder. |
 |

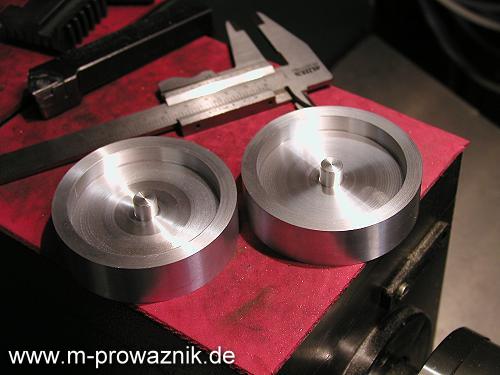

Schwups sind zwei fertig. |
 |

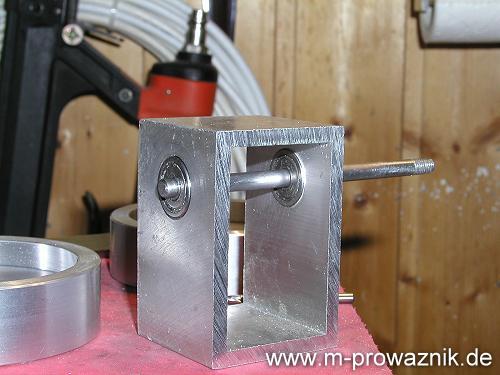

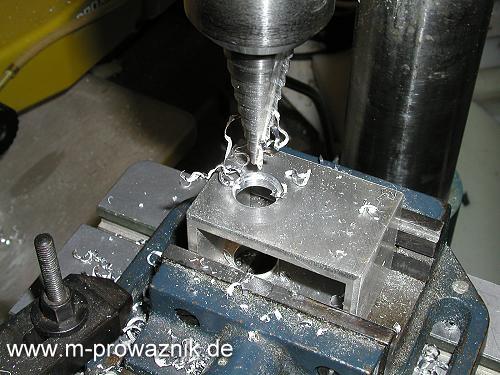

Als nächstes ist der Lagerbock für
die
Kurbelwellenlager dran.
|
 |
Die Lager habe ich mit Loctite fixiert. |
 |

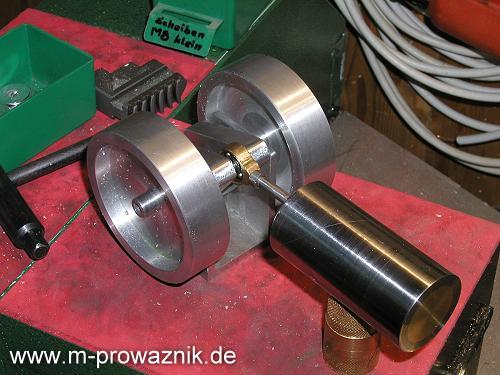

So wird es mal aussehen :-) |
 |

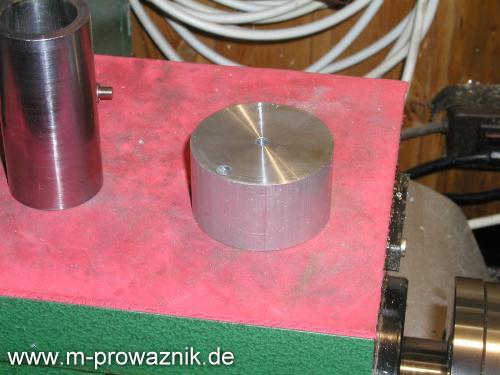

Kurbelwellen Gegengewicht, wird noch in der Mitte
getrennt.
|
 |

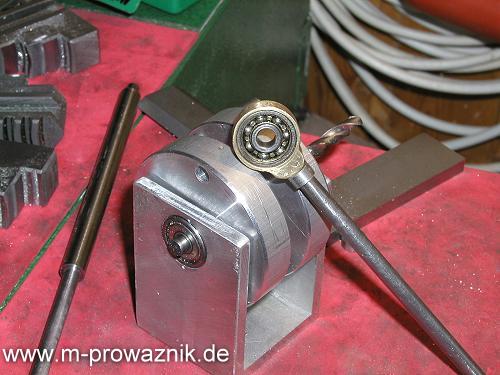

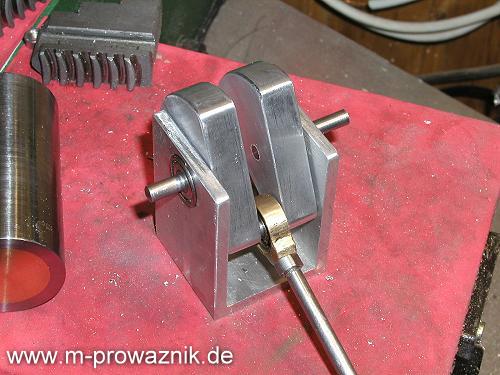

So in etwa. Das Pleuellager ist auch schon zu sehen. |
 |
Tja sieht man ja :-) |
 |
Schon mal gucken wie alles so passt. |
 |

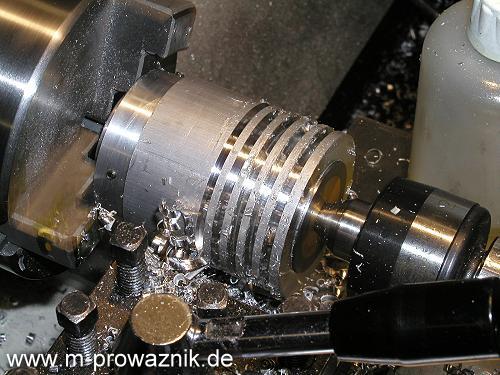

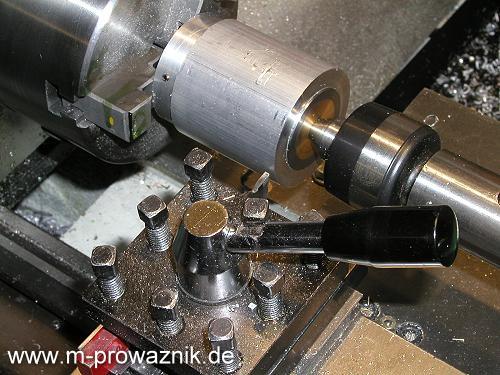

Ausdrehen der Kühlrippen. |
 |
ebenso. |
 |
Und schöön machen. |
 |

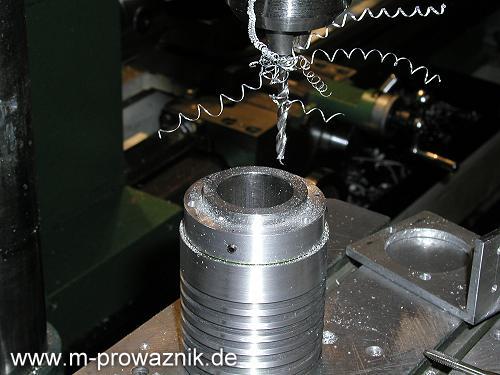

Herstellen der Gewindebohrungen für die
Zylinderhalterung.
Witziger Span was :-) |
 |

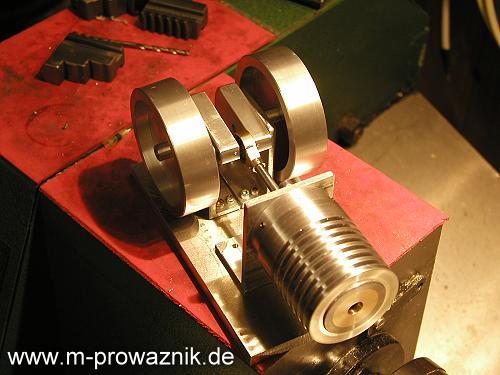

Fast fertig, fehlt nur noch die Ventilsteuerung. |
 |

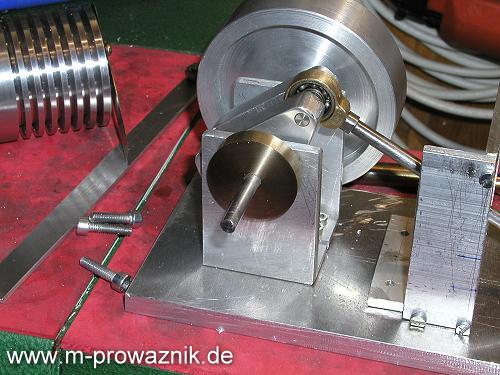

Anbringen der Steuerscheibe, muss natürlich
noch bearbeitet werden.
|
 |

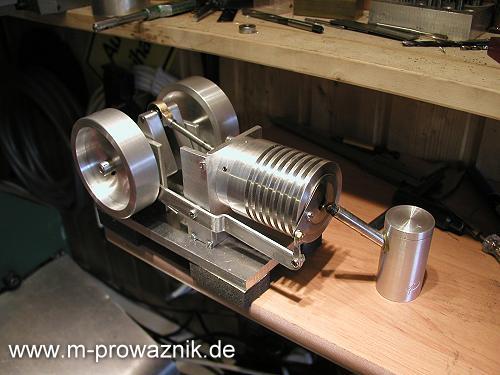

Das war's... FERTIG.
War doch ganz einfach oder ???
|
 |
Hier noch ein Bild wo der Flammenfresser
in Aktion zu sehen ist.
Danke für's zusehen. Markus Prowaznik |
